奔一快速关断系列产品再获UL及SunSpec认证

微信图片 20220913141804

近日,奔一组件级快速关断器BFS-21/22成功通过了美国UL认证和SunSpec认证。

继2019年BFS-11/12系列取得UL认证后,奔一最新款快速切断产品BFS-21/22也通过UL的认证,我们的快速关断系列产品远销40多个国家,为全世界的电站业主提供了安全保障。奔一BFS-21/22系列产品是用于光伏系统消防安全的组件级快速关断器,搭配信号发射器使用,自动控制快速关断器的工作,异常情况发生时可以在微秒内将面板关闭至0V。

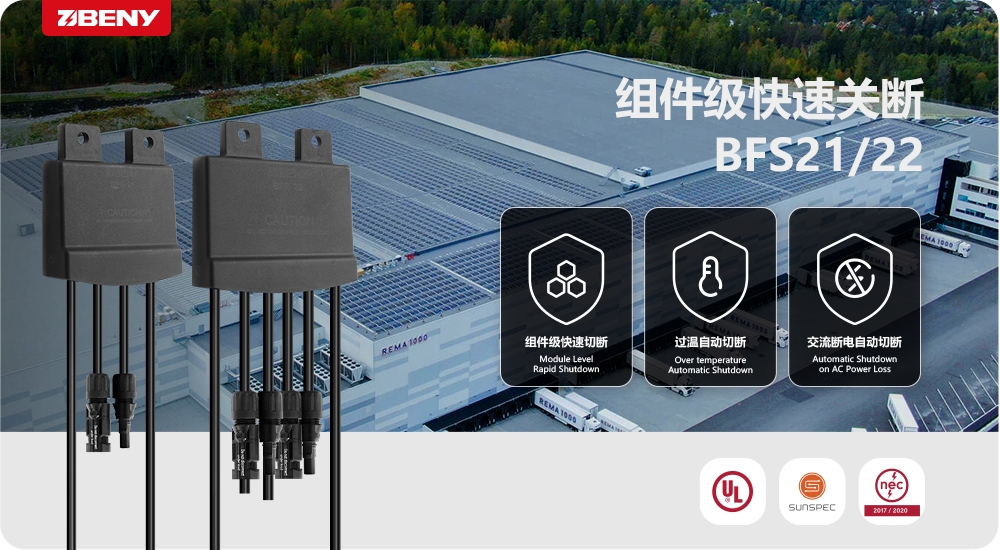

组件级快速关断1

BFS-11和BFS-21规格是一样的,最大工作电压都是120V,最大工作电流18A,主要区别是控制方式的不同。BFS-11系列是独立按钮盒进行供电与控制,这种控制方式简单,不会存在信号干扰问题。BFS-21系列是光伏板供电,PLC信号控制,其布线简单,不需要额外的DC电源线,并且PLC信号传播距离远,相对控制距离较远。

UL作为美国最权威的安全认证机构之一,其权威性和专业性享誉世界各地。UL的标准代表的不仅是“美国标准”,更是“国际标准”。消费者及购买单位选购产品时,都会选择有UL认证标志的产品。组件级快速关断器BFS-21/22通过UL认证,印证了产品的品质和可靠性。

电力线通信(PLC)是一种利用电力线进行数据信息传输的通信技术,SunSpec快速关断协议是专门针对光伏系统快速关断功能制定的PLC协议。BFS-21/22通过SunSpec认证则意味着产品的广泛适配性和应用性。

微信图片 20230109140312

微信截图 20220827104254

案例分析:为什么光伏系统需要安装快速关断器?

1.光伏电站火灾事故频发

2021年6月11日,苏州园区内,宝时得机械(中国)有限公司屋顶光伏着火,组件持续燃烧4、5个小时;就在同一天,美国亚马逊同样发生一起由屋顶上的光伏电站引起的火灾事故,该场大火造成了约50万美元的损失。

2019年8月,零售业巨头沃尔玛在纽约州最高法院对特斯拉提起诉讼,称当时已在超过240家门店的屋顶安装特斯拉太阳能,至少7家门店的太阳能电池板发生火灾。

2015年5月,苹果公司一直引以为傲的位于亚利桑那Mesa的工厂屋顶突然起火,起火点是大楼屋顶的光伏组件,现场浓烟四起,光伏组件被烧毁。

公众号图1

光伏原本是绿色环保的新能源,但光伏系统的安全隐患已严重危害到人民的生命财产安全,制约着行业的健康与可持续发展。

2.光伏系统火灾存在施救风险

在光伏系统中,由于组件电压叠加,一串组件电路往往具有600V~1000V左右的直流高电压。当直流电路中出现线缆连接老化、连接器故障、型号不匹配、虚接或当极性相反的两个导体靠得很近,而两根电线之间的绝缘失效时,在高电压的作用下,就很有可能产生直流电弧,产生明火,造成火灾。

在此情况下,如果光伏系统发生火灾(自身原因或者外因),此时即使切断电源,直流侧的组件仍然是串联连接,只要有光照就会产生高压,那么消防队员面对燃烧的组件将无法施救,否则将有触电的风险,对消防人员的生命造成威胁。一般消防队员只能等到太阳下山后或者光伏电站完全烧毁之后,才能开始施救。

微信图片 202301091408141
微信截图 20220827104254

政策解答:光伏系统的重中之重是安全问题

近年来,各国陆续出台光伏系统安全保护的法律法规,将快速关断加入光伏系统强制标准,提出人员执行准则。此前,国内已有部分地区推出相关的分布式光伏项目建设管理办法:

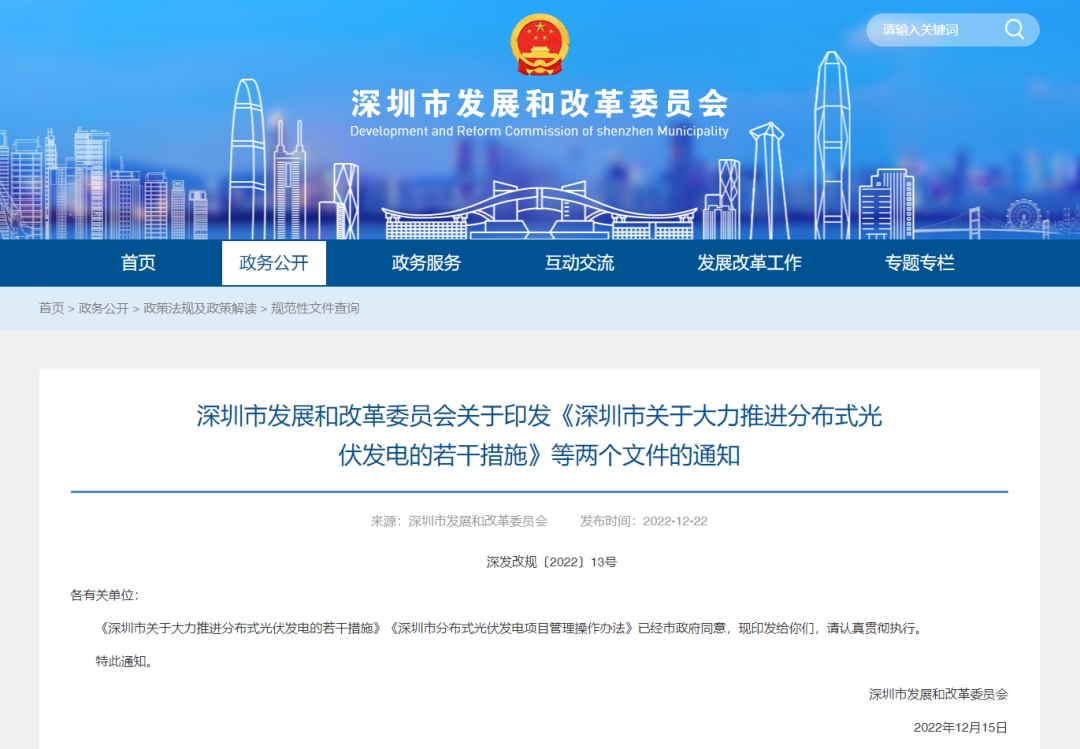

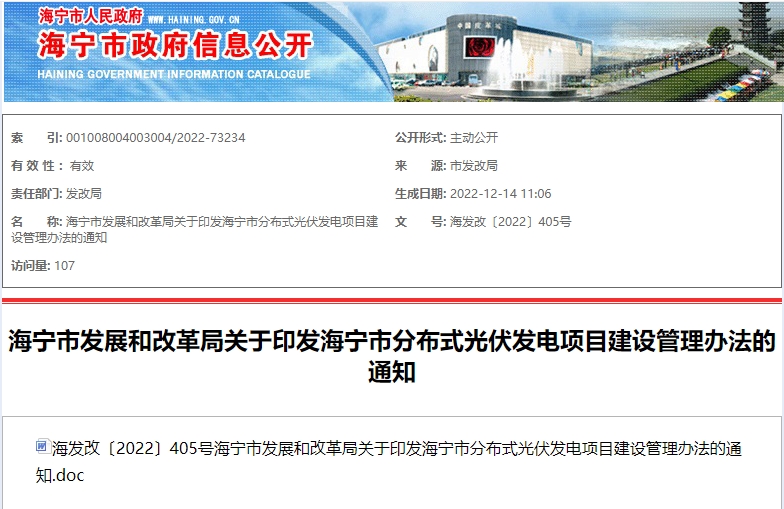

2022年12月14日,浙江省海宁市要求当地光伏项目必须具备组件级快速关断及管理能力,确保人员及财产安全;2022年12月22日,广东省深圳市发改委发布办法,规定光伏组件应具有安全关断保护功能,保证逆变器关机,交流断电后,系统子阵内直流电压低于安全电压120V。可以预见在不久的将来,国内大范围实施光伏系统快速关断强制标准的可能性非常高。

微信图片 20230105144933
微信图片 20230105143627
微信截图 20220827104254

奔一组件级快速关断器解决方案

目前市面上主流的快速关断解决方案是安装快速关断器或者微型逆变器。相较于微型逆变器,快速关断器的技术在光伏直流系统安全降压层面更加简单和成熟,也具备良好的经济效益。

在危急情况下,通过组件级关断装置,可以远程或者手动快速关断每一块光伏组件之间的连接,从而消除光伏系统阵列中存在的直流高压,解决施救风险。也就是说,当光伏系统发生火灾时,组件级关断可以消除光伏阵列中的高压电,让消防队员可以在第一时间进行救火工作,将损失降到最低。

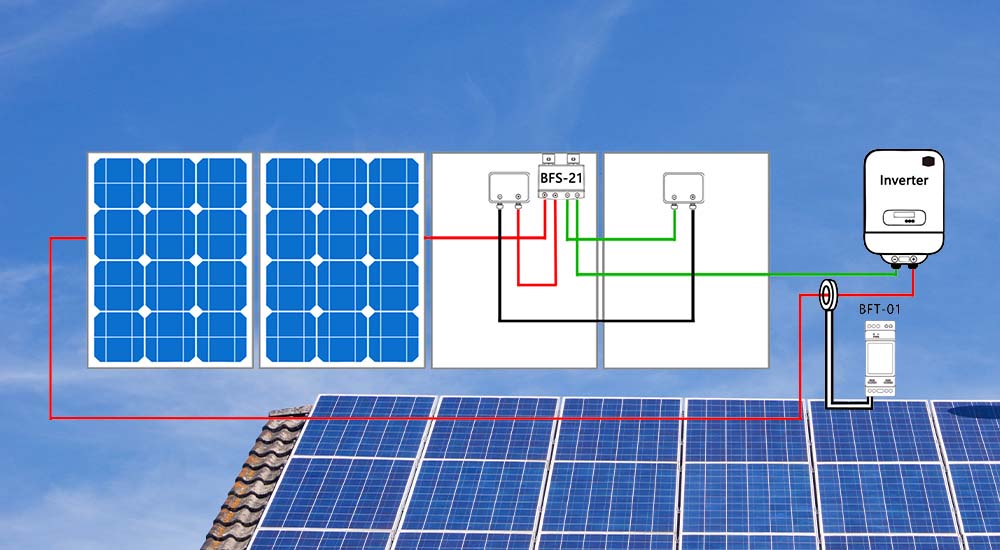

奔一组件级关断器BFS-21/22与奔一信号发射器BFT-01配套使用,使用时BFT-01作为信号主机,通过不断的发送心跳帧维持关断器BFS-21/22的正常工作。同时,系统在遇到紧急情况时,可以通过交流拉闸,停止BFT-01工作,从而通过关断器断开每一块组件的输出,保障系统的安全。而且由于SunSpec认可的通讯协议已被授权应用于逆变器,相当于逆变器也已经可以担任信号主机。奔一组件级快速关断器BFS-21/22通过SunSpec认证,代表已经能和其它部件通讯,可以适配其他SunSpec列名的逆变器和信号发生器,适用范围极广。

bfs 21 a2
微信截图 20220827104254

专业技术打造国际标准

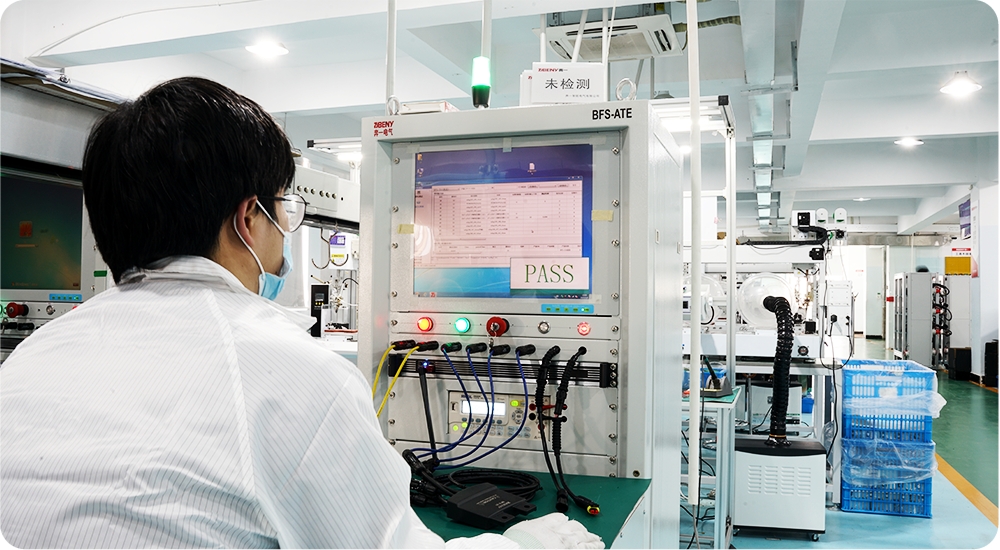

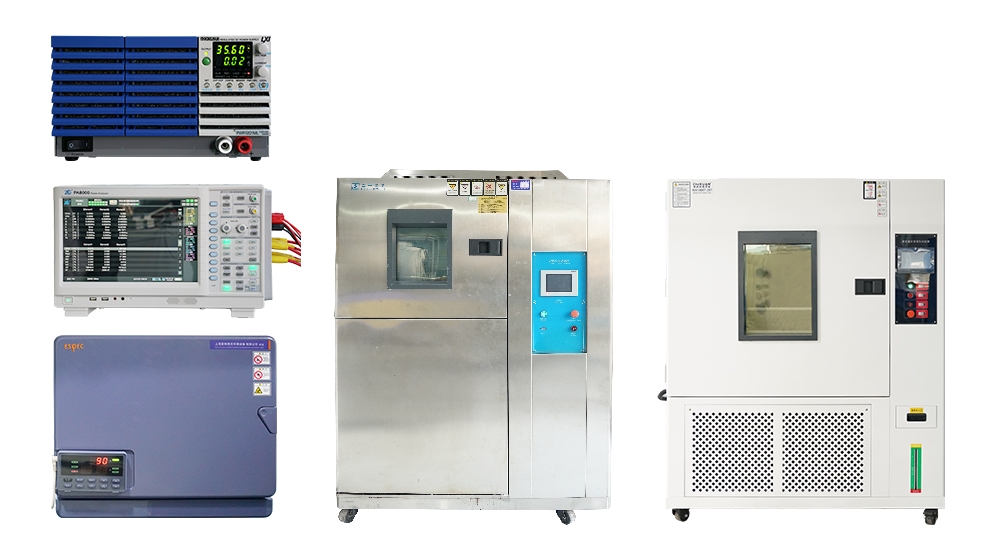

奔一拥有专业的测试、检验设备,标准的测试工序与核心的技术团队,充分保证快速关断产品的优秀质量和卓越性能,广泛应用在多种光伏系统场景。

组件级快速关断11
未标题 2

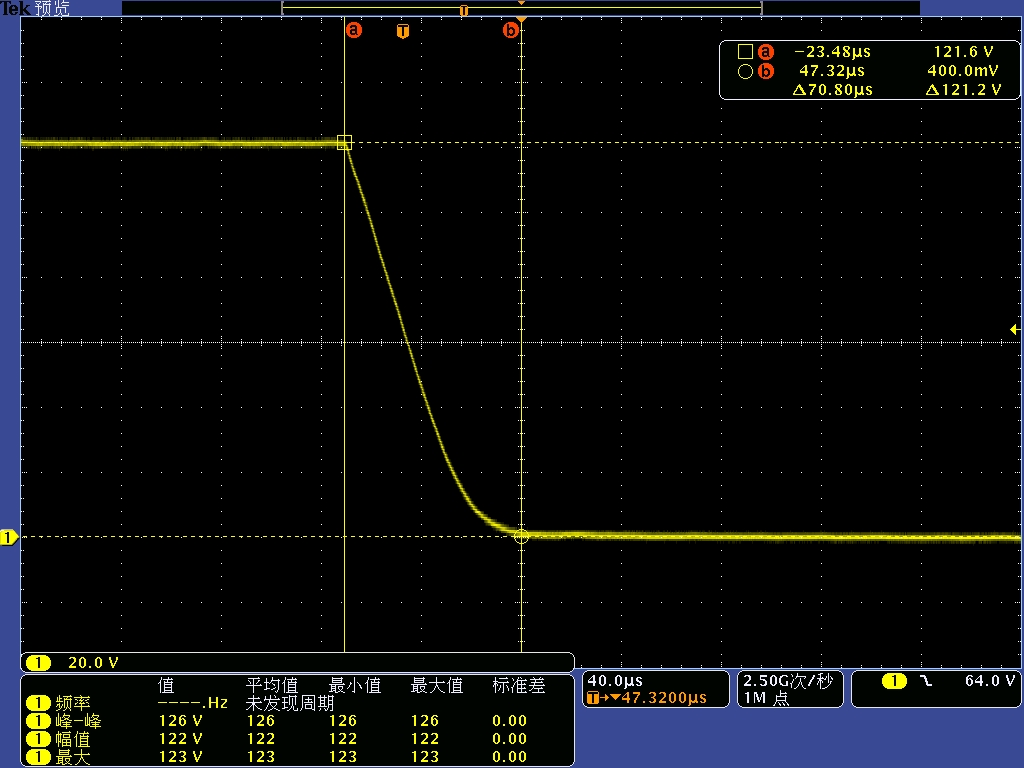

下图是技术研发团队使用泰克DPO4054B示波器测试BFS-21关断能力的结果。


测试方法:将示波器探头夹在关断器输出线上,通过示波器波形检测输出电压来判断导通与关断。

测试结果:BFS-21通过配套的发射器发出关断指令后,仅需几十μs关断器的输出就从120V降到了0V,即可在1ms之内切断光伏组件之间的连接,从而消除光伏阵列中的高压电。

光伏系统在国际范围内能够有序推行,离不开各国法律法规的完善化,企业产品的规范化和人们意识的转变。奔一专注于光伏发电系统直流侧领域,研发产品深度符合国内外权威标准,是高质量光伏电气产品制造商和光伏保护解决方案提供商。出色的产品质量造就了奔一优秀的品牌声誉,这促使我们与许多优秀的企业达成合作,为广大消费者提供优质服务。
